Annexe 1
Annexe
2
Annexe
3
Annexe
4
Schéma électrique d'une installation de ventilation automatisée partiellement.
PERTE DE POIDS DUE A L'EVAPORATION DE L'EAU.
| Pour 100 kg de grain à % d'eau | Pour 100 kg de grain on aura après évaporation jusque % d'eau | ||||||
| 18 | 17 | 16 | 15 | 14 | 13 | 12 | |
| 22 | 95,1 | 94,0 | 92,9 | 91,8 | 90,7 | 89,7 | 88,6 |
| 21 | 96,0 | 95,2 | 94,0 | 92,9 | 91,9 | 90,8 | 89,8 |
| 20 | 97,6 | 96,6 | 95,2 | 94,1 | 93,0 | 92,0 | 90,9 |
| 19 | 98,8 | 97,6 | 96,4 | 95,3 | 94,2 | 93,1 | 92,0 |
| 18 | 100 | 98,8 | 97,6 | 96,5 | 95,3 | 94,3 | 93,2 |
| 17 | 100 | 98,8 | 97,6 | 96,5 | 95,4 | 94,3 | |
| 16 | 100 | 98,8 | 97,7 | 96,6 | 95,5 | ||
| 15 | 100 | 98,8 | 97,6 | 96,6 | |||
| 14 | 100 | 98,8 | 97,7 | ||||
Exemple: 1 lot de blé qui pesait 100 kg à 17%, ramené à 15% ne pèse plus que 97,6 kg.

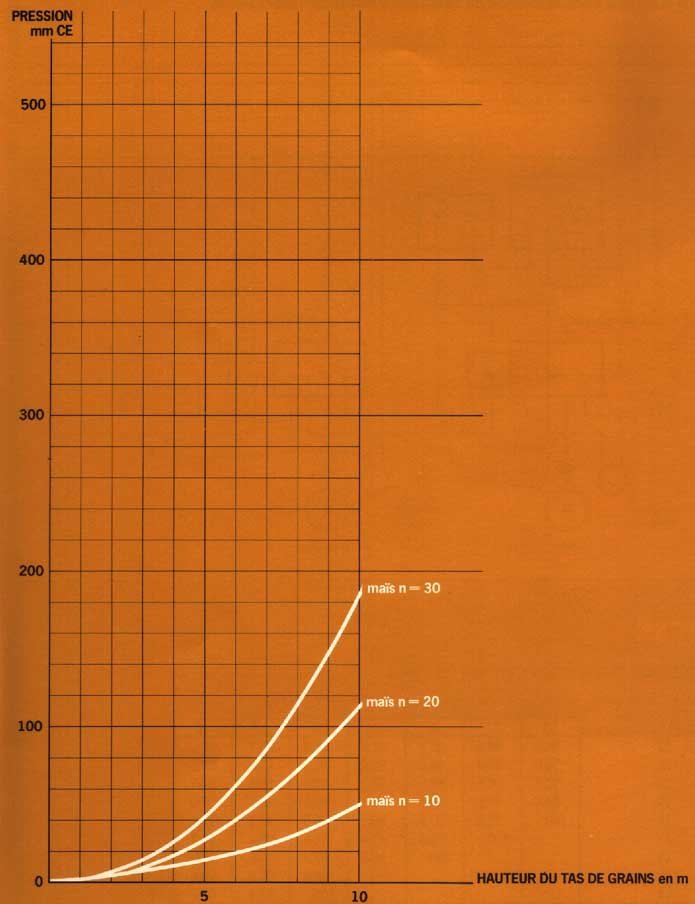

Détermination de la pression d'air nécessaire a la ventilation du maïs

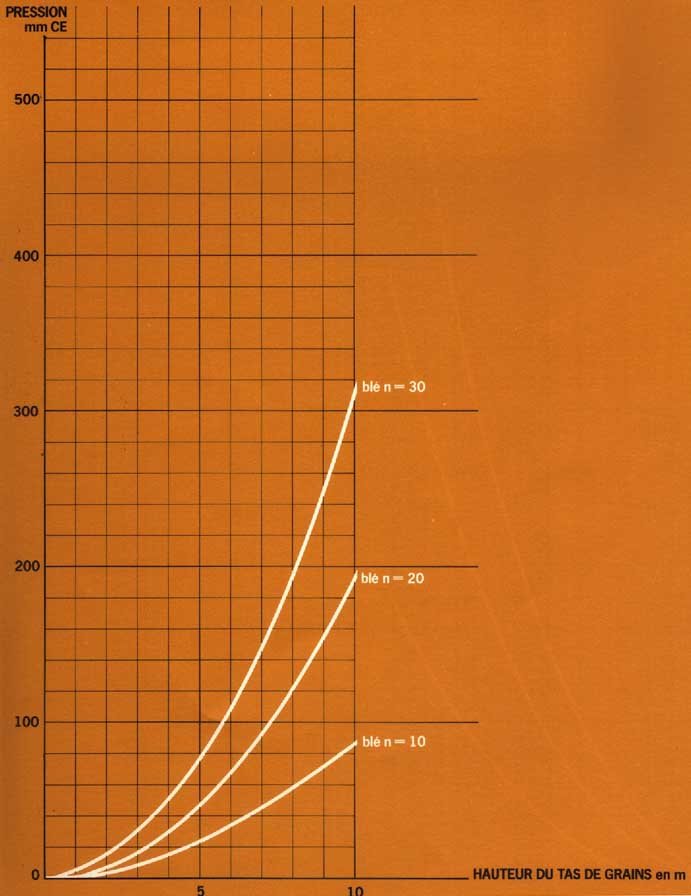

Détermination de la pression d'air nécessaire a la ventilation du blé

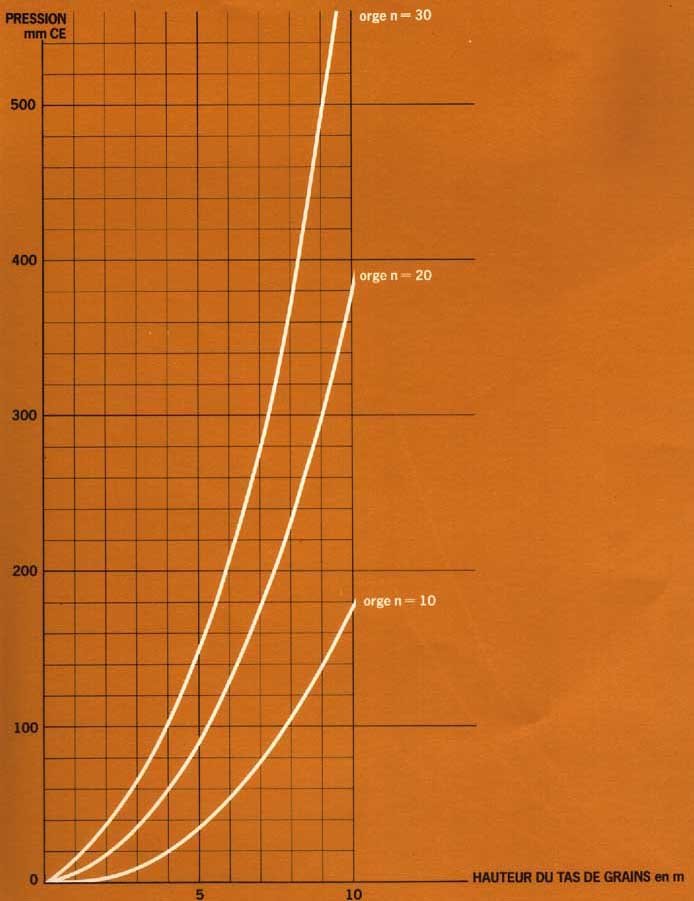

Détermination de la pression d'air nécessaire a la ventilation du maïs de l'orge

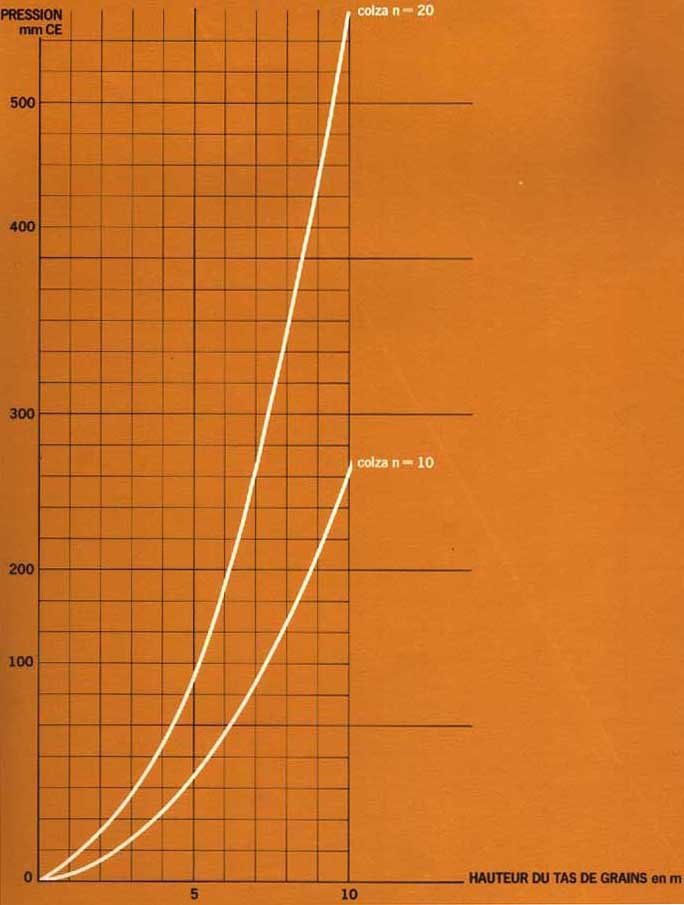

Détermination de la pression d'air nécessaire a la ventilation du blé du colza

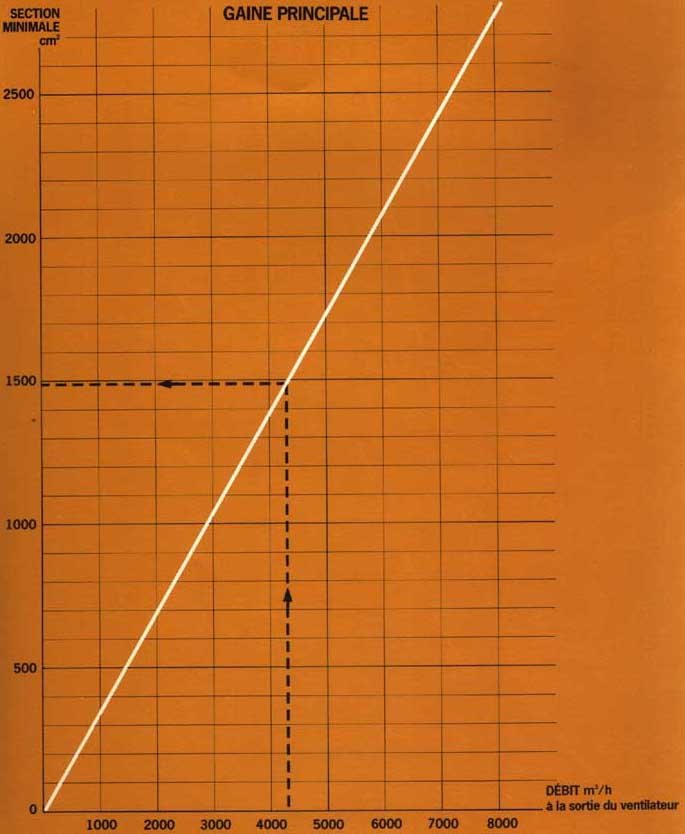

Calcul de la section des gaines (pour une vitesse de 8 m/s)

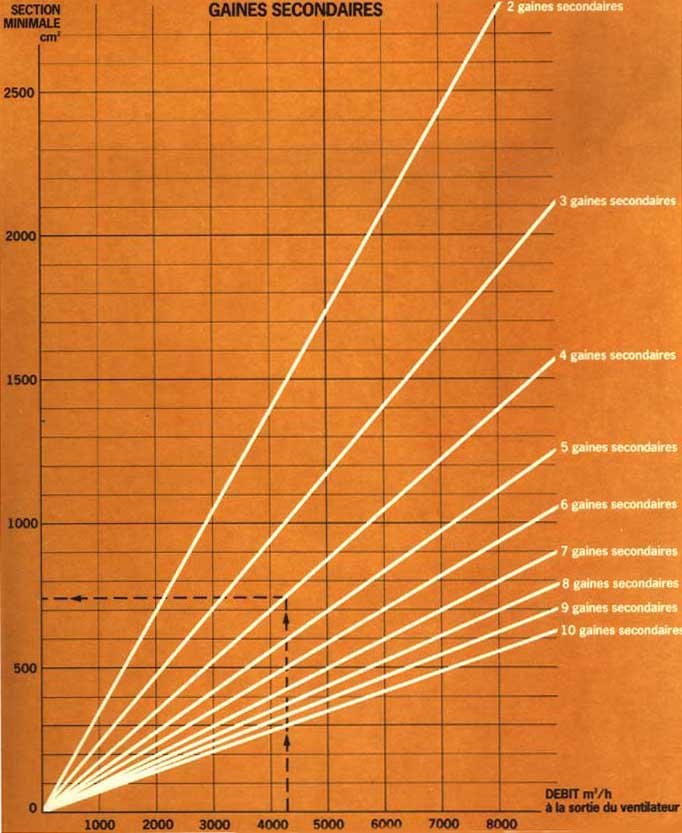

Calcul de la section de gaines (pour une vitesse de 4 m/s dans chaque gaine)
